PUFFERE GALMET – POLONIA

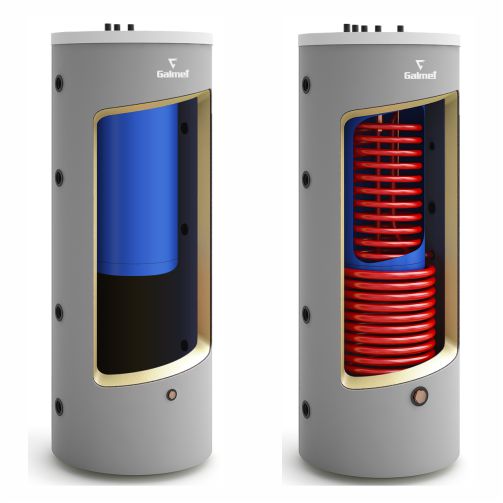

REZERVOR COMBINAT DE ACUMULARE DE CĂLDURĂ (PUFFER CU BOILER ÎNCORPORAT) | MODEL SG(K) KUMULO
– Posibilitate de conectare la diferite surse de căldură (sistem de încălzire cu cazan, termoșemineu, panouri solare, pompă de căldură)
– Modele disponibile: fără serpentină sau cu o serpentină în rezervorul extern, o serpentină în rezervorul intern sau cu două serpentine spiralate (de ex: pentru instalație cu panouri solare și sistem de încălzire centralizat)
– Rezervor de dimensiuni mari neemailat, rezervor intern pentru acumulare acm emailat cu email ceramic de înaltă calitate EXTRA GLASS®
– Posibilitate de montare rezistență electrică GE – opțional
– Termometru în dotare standard
GARANȚIE: 5 ANI!
SG(K) Kumulo cu una sau două serpentine spiralate
| date tehnice | unit de măsură | 300/80 | 380/120 | 500/160 | 600/200 | 800/200 | 1000/200 |
| cod produs | |||||||
| o serpentină spiralată în puffer, spumă poliuretanică | – | 71-302000 | 71-404000 | 71-506000 | 71-608000 | – | – |
| o serpentină spiralată în puffer, Neodul® | – | – | – | – | – | 71-808600 | 71-108600 |
| două serpentine spiralate, spumă poliuretanică | – | 72-302000 | 72-404000 | 72-506000 | 72-608000 | – | – |
| două serpentine spiralate, Neodul® | – | – | – | – | – | 72-808600 | 72-108600 |
| capacitate stocare puffer | l | 220 | 260 | 340 | 400 | 600 | 800 |
| capacitate stocare boiler | l | 80 | 120 | 160 | 200 | 200 | 200 |
| ErP – spumă poliuretanică | – | B | B | C | C | – | – |
| ErP – Neodul® | – | – | – | – | – | C | C |
| presiune max funcționare puffer/boiler | MPa | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 |
| presiune max funcționare serpentină | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| temp max funcționare rezervor / serpentină | °C | 95/110 | 95/110 | 95/110 | 95/110 | 95/110 | 95/110 |
| suprafață serpentină inferioară | mp | 1.6 | 2.1 | 2.1 | 2.1 | 2.4 | 2.4 |
| capacitate serpentină inferioară | l | 11.2 | 14.7 | 14.7 | 14.7 | 16.8 | 16.8 |
| suprafață serpentină superioară | mp | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 1.0 |
| capacitate serpentină superioară | l | 3.5 | 3.5 | 7.0 | 7.0 | 7.0 | 7.0 |
| diam extern spumă poliuretanică 70mm | mm | 700 | 700 | 855 | 855 | 1055 | 1055 |
| înălțime | mm | 1470 | 1840 | 1670 | 1840 | 1650 | 1850 |
| înălțime înclinat | mm | – | – | – | – | 1960 | 2130 |
| greutate netă (cu spumă poliuretanică cu o serpentină) | kg | 131 | 165 | 192 | 212 | 270 | 306 |
SG(K) Kumulo cu o serpentină spiralată în boiler sau fără serpentine
| date tehnice | unit de măsură | 300/80 | 380/120 | 500/160 | 600/200 | 800/200 | 1000/200 |
| cod produs | |||||||
| o serpentină spiralată în boiler, spumă poliuretanică | – | 71-312000 | 71-414000 | 71-516000 | 71-618000 | – | – |
| o serpentină spiralată în boiler, Neodul® | – | – | – | – | – | 71-818600 | 71-118600 |
| fără serpentină spiralată, spumă poliuretanică | – | 70-302000 | 70-404000 | 70-506000 | 70-608000 | – | – |
| fără serpentină spiralată, Neodul® | – | – | – | – | – | 70-808600 | 70-108600 |
| capacitate stocare puffer | l | 220 | 260 | 340 | 400 | 600 | 800 |
| capacitate stocare boiler | l | 80 | 120 | 160 | 200 | 200 | 200 |
| ErP – spumă poliuretanică | – | B | B | C | C | – | – |
| ErP – Neodul® | – | – | – | – | – | C | C |
| presiune max funcționare puffer/boiler | MPa | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 | 0.3-0.6 |
| presiune max funcționare serpentină | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| temp max funcționare rezervor / serpentină | °C | 95/110 | 95/110 | 95/110 | 95/110 | 95/110 | 95/110 |
| suprafață serpentină superioară | mp | 0.8 | 0.8 | 1.0 | 1.0 | 1.0 | 1.0 |
| capacitate serpentină superioară | l | 3.5 | 3.5 | 7.0 | 7.0 | 7.0 | 7.0 |
| diam extern spumă poliuretanică 70mm | mm | 700 | 700 | 855 | 855 | 1055 | 1055 |
| înălțime | mm | 1470 | 1840 | 1670 | 1840 | 1620 | 1820 |
| înălțime înclinat | mm | – | – | – | – | 1960 | 2130 |
| greutate netă | kg | 111 | 136 | 165 | 184 | 238 | 274 |

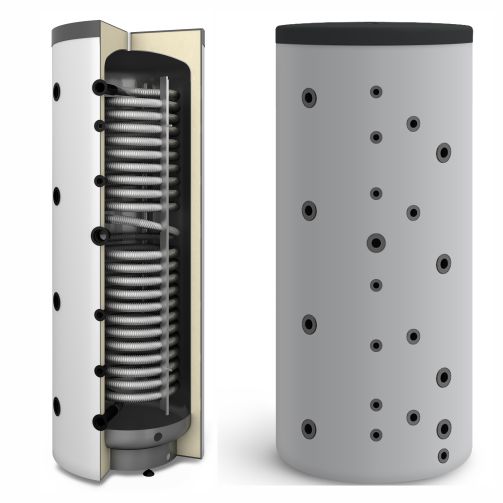

PUFFERE CU STRATIFICARE IGIENICĂ CU O SERPENTINĂ SPIRALATĂ | MODEL SG(K) MULTI-INOX
– Conexiuni perfecte cu cazane pe lemn, peleți, gaz și ulei și în sistemele cu recuperare de căldură
– Serpentina spiralată ondulată din oțel inoxidabil garantează producere igienică acm
– Temperaturile scăzute din partea inferioară a pufferului fac posibilă obținerea apei la temperatură scăzută pe returul colectorului solar, garantând astfel utilizarea eficientă a energiei solare. Temperatura scăzută pe retur este avantajoasă în mod special pentru cazanele în condensare, deoarece acest lucru permite utilizarea în mod optim a puterii calorice a combustibilului.
– Serpentina spiralată ondulată din oțel inoxidabil (material 1.4404 AISI 316L) se curăță singură automat sub presiune. Turbulențele din interiorul pufferului previn depunerile de calcar pe suprafața sa interioară.
– ACM fără legionella datorită fluxului constant turbulent de apă.
– Suprafața mare de încălzire a serpentinei în intervalul superior de temperatură al sistemului centralizat de producere apă caldă asigură eficiența în producere ACM, în timp ce schimbătorul în intervalul inferior de temperatură este proiectat pentru a preîncălzi apa și a răci rezervorul.
– Pufferul poate fi echipat cu una sau două serpentine suplimentare din oțel pentru boiler P.235GH: cea inferioară (solar) pentru utilizare cu panourile solare și una suplimentară pentru încălzirea rapidă a ACM prin utilizarea sistemului de încălzire centralizat
– Pufferul este izolat termic cu izolație moale detașabilă Neodul®
GARANȚIE: 5 ANI!
| date tehnice | unit de măsură | SG(K) Multi-Inox 600 | SG(K) Multi-Inox 800 | SG(K) Multi-Inox 1000 | SG(K) Multi-Inox 1500 | SG(K) Multi-Inox 2000 |
| cod produs | ||||||
| fără serpentină suplimentară | 70-601600 | 70-801600 | 70-101600 | 70-151600 | 80-201600 | |
| cu o serpentină suplimentară | 71-601600 | 71-801600 | 71-101600 | 71-151600 | 81-201600 | |
| cu două serpentine suplimentare | 72-601600 | 72-801600 | 72-101600 | 72-151600 | 82-201600 | |
| capacitate de stocare (fără serpentinele din oțel inoxidabil) | l | 619 | 760 | 940 | 1431 | 1964 |
| ErP – Neodul® | C | C | C | C | C | |
| presiune max de funcționare puffer | MPa | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| temp max de funcționare a pufferului cu sistem centralizat pentru încălzire apă | °C | 90 | 90 | 90 | 90 | 90 |
| temp max de funcționare serpentină în sistem cu panouri solare / în sistem centralizat de încălzire | °C | 110 | 110 | 110 | 110 | 110 |
| suprafață serpentină (superioară/inferioară) | mp | 1.4/1.4 | 1.8/1.8 | 1.8/1.8 | 3.0/2.4 | 4.5/3.0 |
| capacitate serpentină | l | 9.8/9.8 | 12.6/12.6 | 12.6/12.6 | 20.9/16.8 | 33.5/20.9 |
| presiune max de funcționare serpentină I | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| presiune max de funcționare serpentină II | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| presiune max de funcționare serpentină pentru sistemul de producere ACM | MPa | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| temp max de funcționare serpentină pentru sistemul de producere ACM | °C | 90 | 90 | 90 | 90 | 90 |
| suprafață serpentină pentru sistemul de producere ACM | mp | 4.1 | 5.7 | 7.7 | 8.25 | 8.25 |
| capacitate serpentină pentru sistemul de producere ACM | l | 22 | 30.5 | 41 | 44 | 44 |
| debit prin serpentina pentru sistemul ACM la 45°C | l/min | 20 | 20 | 20 | 40 | 40 |
| eficiență debit la 65°C (temp constantă la volum contact al pufferului) la temp apei 45°C | l | 268 | 510 | 574 | 520 | 572 |
| putere serpentină oțel inoxidabil (temp de alimentare aprox 65°C) | kW | 45 | 61.5 | 91 | 117 | 128 |
| diametru | mm | 860 | 950 | 950 | 1100 | 1300 |
| înălțime | mm | 1900 | 1880 | 2270 | 2665 | 2500 |
| înălțime înclinat | mm | 2120 | 2130 | 2470 | 2890 | 2820 |
| greutate netă (fără izolație, cu două serpentine spiralate din oțel inoxidabil) | kg | 208 | 235 | 264 | 335 | 395 |

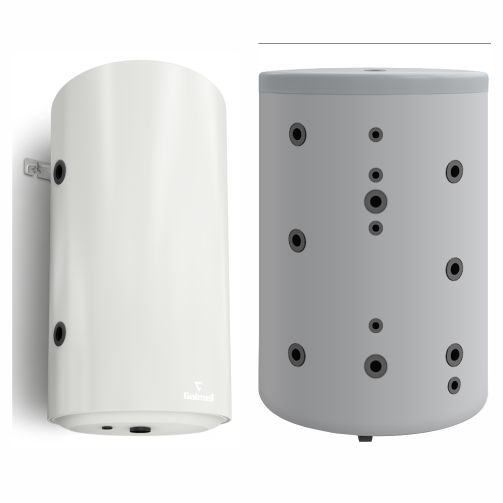

PUFFERE PENTRU ÎNCĂLZIRE ȘI RĂCIRE | MODEL SG(B)
Avantaje tehnice gamă SG(B) 60-120 (montare pe perete)
– Gamă variată, de la 60 la 120 l
– Izolație cu spumă poliuretanică
– Puffer pentru apă demineralizată din cazan sau soluție de glicol
– Funcționează ca separator hidraulic atunci când este utilizat cu o pompă de căldură
– Carcasă metalică rezistentă
GARANȚIE: 5 ANI!
Avantaje tehnice gamă SG(B) 100-500 (stativ)
– Gamă variată, de la 100 la 500 l
– Izolație cu spumă poliuretanică
– Puffer pentru apă demineralizată din cazan sau soluție de glicol
– Alimentare căldură din diferite surse (sistem centralizat de încălzire, pompă de căldură, șemineu)
– Toate conexiunile hidraulice sunt situate în partea din față
GARANȚIE: 5 ANI!
SG(B) 60-120 (montare pe perete)
| date tehnice | unit de măsură | 60 | 80 | 100 | 120 |
| cod produs | – | 70-067000 | 70-087000 | 70-107000 | 70-127000 |
| volum nominal | l | 63 | 86 | 106 | 118 |
| ErP – spumă poliuretanică | – | C | C | C | C |
| temp max de funcționare | °C | 95 | 95 | 95 | 95 |
| temp min de funcționare | °C | 6 | 6 | 6 | 6 |
| presiune max de funcționare | bar | 3 | 3 | 3 | 3 |
| diametru | mm | 460 | 460 | 460 | 460 |
| înălțime | mm | 680 | 865 | 1015 | 1115 |
| greutate netă | kg | 30 | 35 | 39 | 46 |
SG(B) 100-500 (stativ)
| date tehnice | unit de măsură | 100 | 200 | 300 | 400 | 500 |
| cod produs | – | 70-104000 | 70-200000 | 70-300000N | 70-400000 | 70-500000 |
| volum nominal | l | 107 | 223 | 322 | 396 | 467 |
| ErP – spumă poliuretanică | – | B | B | B | C | C |
| temp max de funcționare | °C | 95 | 95 | 95 | 95 | 95 |
| temp min de funcționare | °C | 6 | 6 | 6 | 6 | 6 |
| presiune max de funcționare | bar | 3 | 3 | 3 | 3 | 3 |
| diametru | mm | 520 | 670 | 670 | 700 | 700 |
| înălțime | mm | 1010 | 1140 | 1615 | 1685 | 1925 |
| greutate netă | kg | 37 | 56 | 75 | 104 | 118 |
SFATUL INSTALATORULUI:
Pufferele Galmet: inovație și eficiență în sistemele de încălzire
Pentru mai multe informatii si detalii tehnice, va rugam sa ne contactati!
